LQ3G型三螺杆泵产品概述：
LQ3G型三螺杆泵是转子式容积泵，它是利用螺杆啮合原理，依靠旋转的螺杆在泵套内相互啮合，把被输送的介质封闭在啮合腔内，沿螺杆轴向连续匀速地推至排出口，为系统提供稳定的压力。
LQ3G型三螺杆泵适用于各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0-760mm2/s(1.2-100oE),高粘度介质可通过加温降粘后输送。其温度不超过350℃。流量范围0.2-600m3/h,最高工作压力可达6.3MPa。
LQ3G型三螺杆泵型号意义：
LQ3G型三螺杆泵产品特点：
1、结构简单：泵本身仅三根螺杆组成，但有多种结构形成，一般小流量，0.2-6.5m3/h泵的泵体和衬套合为 一个卧式安装，轴封为机械密封。中等流量以上的泵衬套为一单独的零件固定于泵体内。大流量泵多制成双吸结构。轴根据输送的介质不同有端面机械密封和填料密封两种。船用泵的原动机为交流船用电机。
2、寿命长：三螺杆泵的主要螺杆是由电动机驱动。主、从螺杆之间，螺杆与衬套之间皆有一层油膜保护，因泵的机械摩擦极小，寿命堪称半永久性。
3、所输的液体在泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部分惯性小，则起动力矩和振动很小。
4、具有高吸入能力。

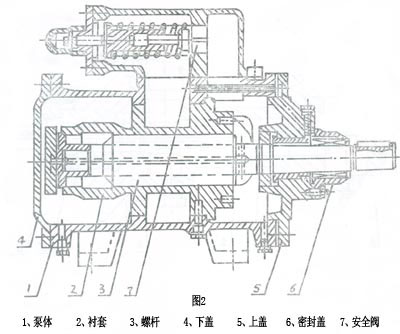

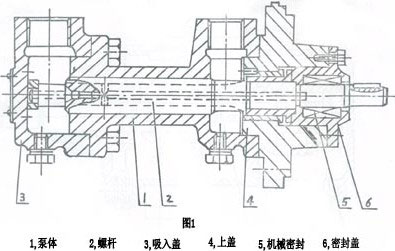

5、为保证泵、电机及管路系统安全，中等流量以上的螺杆泵均带有安全阀，当压力超过安全阀设定压力时，高压油将回流至泵的进口。图1图2带安全阀和不带安全阀的两种结构原理图。
LQ3G型三螺杆泵结构图：
LQ3G型三螺杆泵主要用途：
LQ3G型三螺杆泵广泛应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业。
LQ3G型三螺杆泵适用于输送燃料油、润滑油、液压油、原油、沥青及其它类似油的润滑油和润滑性液体。
LQ3G型三螺杆泵在工业领域中作润滑泵，在液压系统中作液压泵，在燃油系统中作输送及增压泵，在输油系统中作输送及加油泵。
LQ3G型三螺杆泵按用途分共5个系列：
| 系列代号 | 主要用途 | 性能范围 |
| 流量(m3/b) | 压力(MPa) |
| LQ3G | 输送3-20oE润滑油、温度≤80oC，单吸 | 0.6-49.8 | 2.5 |
| LQ3GR | 输送3-50oE重质燃油、温度≤120oC，单吸 | 0.6-49.8 | 2.5 |
| LQ3Gr | 输送1.2-5oE轻质燃油、温度≤120oC，单吸 | 0.6-49.8 | 1.6 |
| LQ3GW | 输送高粘度加热燃油、温度≤150oC，单吸 | 0.6-18.9 | 1.6 |
| LQ3GN | 输送100oE高粘度油料、温度≤80oC，单吸 | 0.6-49.8 | 2.5 |
LQ3G型三螺杆泵性能参数：
| 泵型号 | 压力
MPa | 流量 | 转速
r/min | 必须汽蚀余量 m | 效率
% | 电动机 |
| m3/h | L/min | 功率KW | 型号 |
| 25×4-46 | 1.0
2.5 | 0.8
0.6 | 13
10 | 1450 | 4 | 62
60.6 | 0.75
1.5 | Y802-4
Y90L-4 |
1.0
2.5 | 2.0
1.6 | 33
26 | 2900 | 4.5 | 59.4
69 | 1.5
3 | Y90S-2
Y100L-2 |
| 30×4-46 | 1.0
2.5 | 1.6
1.2 | 26
30 | 1450 | 4.5 | 63.5
61 | 1.1
2.2 | Y90S-2
Y100L1-2 |
1.0
2.5 | 3.6
3.2 | 60
53 | 2900 | 5 | 60
69 | 2.2
4 | Y90L-2
Y112M-2 |
| 36×4-46 | 1.0
2.5 | 2.8
2.4 | 46
40 | 1450 | 4.5 | 66
66.5 | 2.2
4 | Y100L1 -4
Y112M-4 |
1.0
2.5 | 6.5
6 | 108
100 | 2900 | 5 | 60.5
72 | 4
7.5 | Y112M-2
Y132S2-2 |
| 42×4-46 | 1.0
2.5 | 4.8
4.2 | 80
70 | 1450 | 5 | 62
73 | 4
4.5 | Y112M-4
Y132S1-4 |
1.0
2.5 | 10.5
10 | 175
166 | 2900 | 5.5 | 61
72 | 5.5
15 | Y132S1-2
Y160M2-2 |
| 45×4-46 | 1.0
2.5 | 6.3
5.9 | 106
99 | 1450 | 5 | 70
74 | 3
7.5 | Y100L2-4
Y132M-4 |
1.0
2.5 | 13.5
13 | 225
217 | 2900 | 5.5 | 60
75 | 7.5
15 | Y132S2-2
Y160M2-2 |
| 60×4-46 | 1.0
2.5 | 15.5
14.5 | 255
245 | 1450 | 5 | 71.3
74 | 11
15 | Y160M-4
Y160L-4 |
1.0
2.5 | 32
31.5 | 533
525 | 2900 | 5..5 | 63
77 | 18.5
37 | Y160L-2
Y200L2-2 |
| 70×2-46 | 0.6
1.0
1.6 | 24
23.5
22.5 | 400
390
370 | 1450 | 5 | 71
75
76 | 7.5
11
15 | Y132M-4
Y160M-4
Y160L-4 |
| 70×4-46 | 1.0
2.5 | 24.5
13.5 | 108
392 | 1450 | 5 | 72.5
19 | 18.5
30 | Y180M-4
Y200L-4 |
| 80×2-46 | 0.6
1.0
1.6 | 36.5
35
34.5 | 608
594
375 | 1450 | 5 | 72
75.5
76.5 | 11
18.5
22 | Y160M-4
Y180M-4
Y180L-4 |
| 80×4-46 | 1.0
2.5 | 37
35 | 617
590 | 1450 | 5.5 | 72
78.1 | 30
45 | Y200L-4
Y225M-4 |
| 100×2-46 | 0.6
1.0
1.6 | 72.5
71
69.5 | 1208
1183
1158 | 1450 | 5 | 73
77
79 | 22
37
45 | Y180L-4
Y225S-4
Y225M-4 |
| 100×4-46 | 1.0
2.5 | 72.5
70 | 1208
1165 | 1450 | 5.5 | 73
78.5 | 55
75 | Y250M-4
Y280S-4 |
| S100×3-27 | 0.6
1.6
2.5 | 72
70
69 | 1196
1160
1145 | 1450 | 6 | 62
72
74 | 22
55
75 | Y180L-4
Y250M-4
Y280S04 |
| S120×3-27 | 0.8
1.5
2.5 | 123
120
115 | 2055
2010
1920 | 1450 | 6 | 74.5
76
78.5 | 55
90
132 | Y250M-4
Y280M-4
Y315M-4 |
